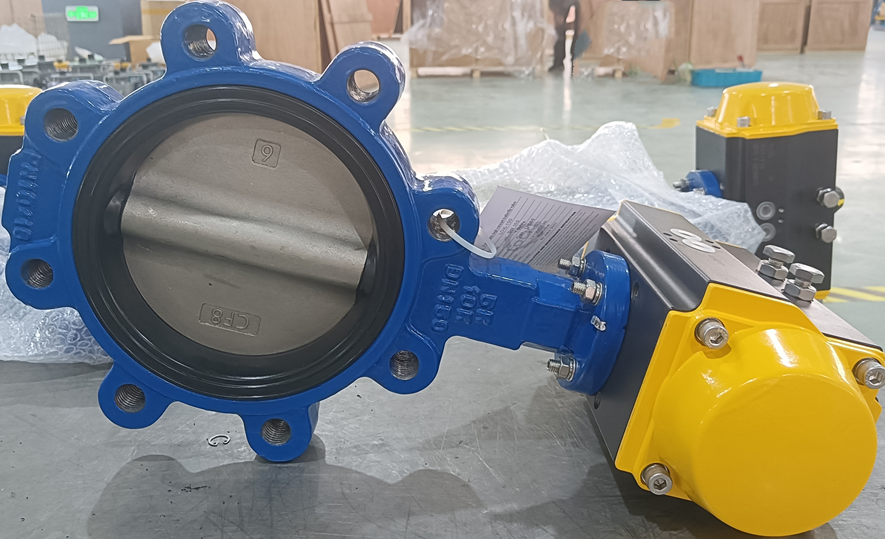

安装进口气动蝶阀时候要留意什么

安装进口气动蝶阀时候要留意什么

1、将阀门和汽缸均置于关闭状态。

2、得发在装置前应保持枯燥,不行露天寄存。

3、装置蝶阀前要查看管道,保证管道内无焊渣等异物。

4、装好的管道法兰要进行对中,并与放入的蝶阀进行对中。

5、蝶阀阀体手动启闭阻力适中, 蝶阀扭矩与所选执行器扭矩匹配。

6、承认法兰焊接无误,蝶阀装置完毕后不得再焊接法兰,避免烫坏橡胶件。

7、装上所有的法兰螺栓,并用手拧紧,将承认蝶阀与法兰已然对中,然后小心的启闭蝶阀,保证启闭灵敏。

8、装置前查看进口气动蝶阀各部分部件无缺失,型号无误,查看阀体内无杂物,电磁阀和消音器内无堵塞。

9、蝶阀衔接用法兰标准正确,管道对夹法兰与蝶阀法兰标准相符。主张运用蝶阀专用法兰,不得运用平焊法兰。

10、将阀门全敞开,用扳手按照对角线次序将螺栓拧紧,无需垫圈,切勿将螺栓拧的过紧,以防造成阀圈的严重变形,启闭扭矩过大以防造。

11、将汽缸装到阀门上, (装置方向与阀体平行或笔直都可以,再看螺丝孔是否对正,不会有太大误差,如有少许误差,将气缸体转动一点就可以了, 然后将螺丝紧固。

12、装置完毕后,对进口气动蝶阀进行调试(正常情况下供压力为0.4~0.6MPa) ,调试运转时须手动操作电磁阀启闭(将电磁阀线圈失电后手动操作方可有效) ,检查进口气动蝶阀的启闭情况。如果在调试运转进程中发现阀门在启闭进程初始时有些费劲,之后正常,则需要将气缸行程调小(把气缸两头行程调节螺丝同时往里调一点,调整时需将阀门运转到开位置, 然后将源关掉再调),直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是,可调型消音器可以调节阀门的启闭速度, 但不行调得过小,不然或许弓|起阀门不动作。
